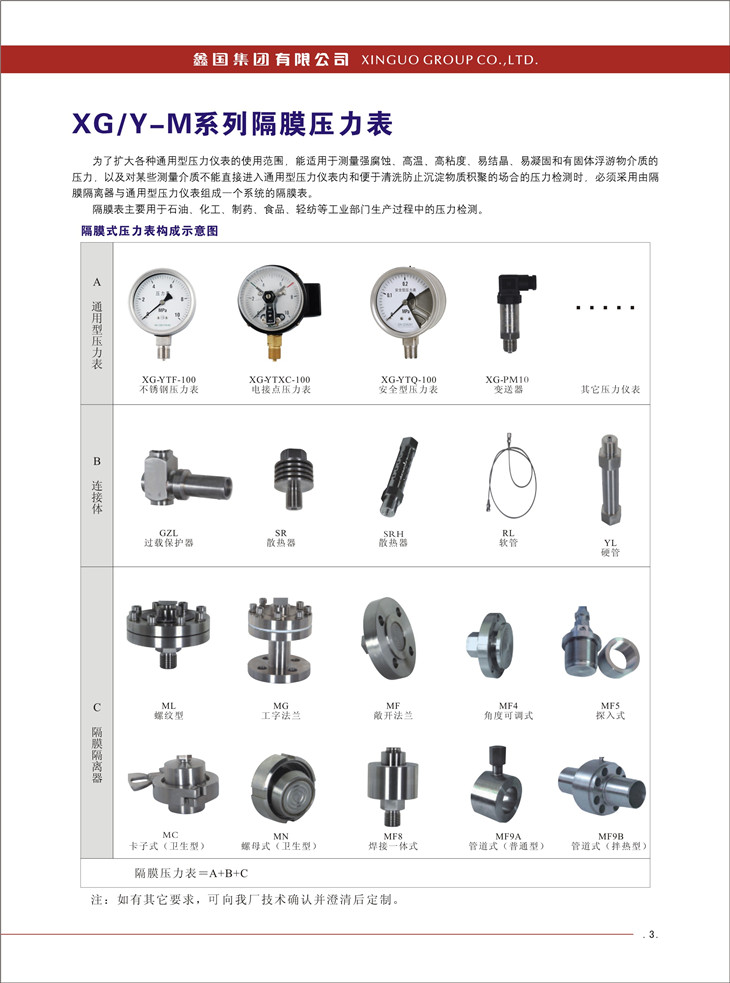

XG-Y-M隔膜压力表：

Y-M系列隔膜压力表适用于丈量具侵蚀性、高粘度、易结晶、易凝固
，温度较高的液体、气体或颗粒状固体介质的压力以及必需阻止丈量介质直接进入压力仪表和避免沉淀物积累且易洗濯的场合
。隔膜压力表主要用于石油、化工、化纤、染化、制药、制碱食物等工业部分
。

隔膜压力表结构原理：

隔膜压力表由种种通用型压力仪表和差别结构的隔膜隔离器组成一个关闭系统
，内充密封液
，当被测介质的压力作用于隔膜时
，则隔膜爆发变形
，压缩关闭系统中的隔膜液
，由于密封液的固有性子
，使压力仪表中的弹性元件爆发响应的弹性变形位移
，经指示装置显示压力值
，当隔膜的刚度足够小时
，则压力仪表指示的压力就近于被测介质的压力值
。
隔膜压力表手艺指标：
1、 隔膜压力表的温度特征：
由于隔膜表的系统内填充了密封液作为压力转达的介质
，致使隔膜表的温度影响量与密封液体膨胀系数、隔膜刚度及受压部位的温度有关
。仪表在使用温度偏离20±5℃时
，关于低量程压力仪表的影响尤为明 显
。一样平常受压部温度误差划定不大于1.0%/℃
，以是隔膜表的温度影响一样平常是由通用压力仪表温度影响量与隔膜隔离器受压部温度影响量两者之和
。
2、 隔膜压力表的液位差：
尤其关于带软毗连受的隔膜表
，由于隔膜受压部与通用型压力表装置位置不在统一水平面上
，会爆发液位差的影响
，在精 确丈量时更应注重
。
3、 隔膜压力表的耐蚀性：
隔膜压力表的耐蚀性可通过适合的选择与丈量介质接触部分的隔膜
，法兰及密封垫圈的质料来包管
。
隔膜质料：0Cr17Ni12Mo2(316); 0Cr17Ni14Mo2(316L)
；蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)
。
法兰质料：不锈钢0Cr18Ni9(304)、0Cr17Ni12Mo2(316)
；不锈钢内衬氟塑料(316+F4)
。
密封垫圈质料：丁腈橡胶
；氟橡胶
；硅橡胶及氟塑料
。

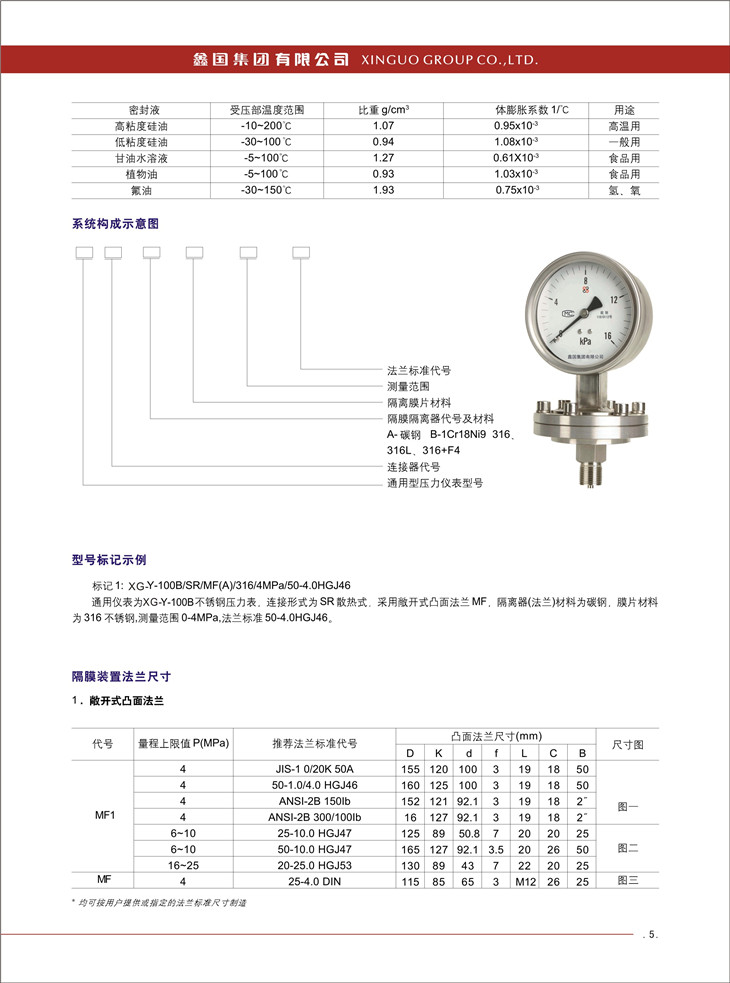

4、隔膜压力表隔膜液的选择：
包管隔膜压力表使用可靠性和安 全性
，应凭证差别用途选择合适的密封液
。
